測量電氣設備的絕緣是電力運行人員經常進行的一項工作，絕緣合格是電氣設備能否投入運行的一項重要指標。絕緣就是使用不導電的物質將帶電體隔離或包裹起來，以對觸電起保護作用的一種安全措施。簡單的說電氣設備絕緣電阻的大小就是隔離電壓的能力。絕緣測試是檢驗絕緣材料或者電器設備絕緣結構的介電強度的試驗。目的是為了檢驗產品和設備安全運行，防止短路繼而發生危險事故。

絕緣測試適用范圍

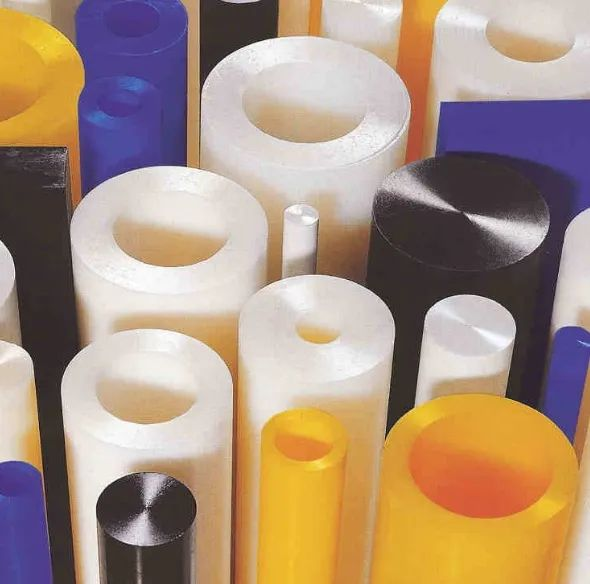

電氣設備、電器元件、絕緣材料

絕緣測試方法

在一般情況下，絕緣電阻試驗是將一固定數值的直流電壓值輸出，然后，檢測其對地或?qū)ζ渌糠值男孤╇娏鞔笮?，對其加?min后，獲得的度數即是絕緣電阻值。絕緣電阻試驗中，最為核心的一環即是吸收比測驗，它可以將電氣設備中絕緣體損害程度與返潮問題及時反映出來。通常情況下，設備在常溫狀態下的絕緣電阻合格且吸收比在1.3以內，方可任務設備的絕緣合格。

由于電氣設備在運行期間，始終處于各種外界因素作用的影響下，其性能也會不斷地發生變化，這些外界因素主要包括外部電場、環境、高壓、腐蝕度與機械等，電力設備在這些不利因素的影響下，較容易出現不可預知的故障，嚴重的還會導致電力運行中斷。故電力系統中高壓電氣設備投運前應當在事先對其進行絕緣試驗，以保障電力系統的安全穩定運行。因此，為了確保高壓電氣設備的良好絕緣和電力系統的穩定安全運行，對電氣設備進行絕緣試驗是十分有必要的。

用絕緣搖表測量電氣設備絕緣電阻的步驟：

（1）根據被測設備的電壓等級，選用電壓等級與之相適應的絕緣搖表。

（2）應由兩個及以上人員進行測量操作。

（3）測量前，必須驗明被測設備三相確無電壓，也無突然來電的可能性。

（3）絕緣兆歐表的引線不能編織在一起。

（4）必要時，用一金屬遮護環包在絕緣體表面經導線引至屏蔽端子，以消除泄漏電流的影響。

（5）測量前，要試驗絕緣搖表良好；將其兩根引線短接，然后慢慢一搖，表針指示為0表明表及良好。

（6）將絕緣搖表的一根引線接在可靠的接地點上，另一引線接在被測設備上（戴絕緣手套或用其它絕緣工具）。

（7）一定要保持絕緣搖表的轉速快速且均勻。

（8）當被測設備具有大的電容或電感存在時，要經過充分長的時間后，再讀出絕緣搖表指示的絕緣值?！?.3。

（9）分別測完相對地絕緣后，必要時還要測量相間接通。

（10）當被測設備具有大的電容或電感存在時，在測完絕緣后，應對被測設備放電，防止靜電傷人。

（11）做好記錄。

絕緣測試預防措施

1、檢查光伏陣列的直流線纜和陣列接地措施是否有效

首先，大部分光伏陣列出現絕緣阻抗異常的原因是直流線纜破損，建議在日常運維巡視過程中，對非直埋可目視的線纜部分進行定期檢查。其次，包括組件接地孔未安裝接地線，直流線纜護管進水，光伏陣列接地失效，均會導致絕緣阻抗偏低。

2、依靠逆變器逐串排查

如果逆變器直流側為多路接入，可以采用逐一排查的方法對組件串進行檢測，逆變器直流側只保留一串組串，開機后查看逆變器是否繼續報錯，如不繼續報錯，則說明連接的組串絕緣性能良好，如繼續報錯，則說明很有可能是該串組串絕緣不符合要求。

3、使用搖表或其他專業設備逐串檢測

現場檢查時，用搖表，絕緣表或其他專業設備逐串測量組串絕緣電阻，阻抗需要大于標準絕緣阻抗閥值。

絕緣電阻測試注意事項：

1、兆歐表在搖測時放置的地點應遠離通過有大電流的導體和永磁物體，以及具有高、中、低頻信號電磁輻射的線路或裝置附近，要最大限度地避免各種電、磁場因素對測量工作的干擾。

2、連接兆歐表端鈕至被測對象之間的測試線必須選用絕緣良好的單根銅芯軟導線，不得使用雙股絞合線或平行線，即使是兩根單股線，也不能讓其接觸或絞纏在一起，兩條測試線的長度根據需要而適當選定，原則上宜短不宜長，兩條線分開單獨連接。測試線不能搭放在被測設備、其他金屬物體或線路上，也不能拖置于地面上，整個測試過程中人和身體的其他部位均不得接觸測試線路被測對象的有關部位，因?yàn)闇y試線的絕緣缺陷、兩根導線間距很近時或通過其他導電物體相互耦合時形成的等效并聯電阻作用，以及測試線對地面的耦合與泄漏作用等，都會對測量結果產生一定程度的影響。

3、當測量場所及附近發生雷電時，應當立即拆除兆歐表和測試線，停止測試工作，防止雷電通過直擊、感應和傳導等途徑危及人員和儀表的安全。

4、在搖測與讀數的過程中，若發現指針已經指在零刻度處，表明被測對象存在短路現象，應立即停止轉動搖柄，以防兆歐表內部的動圈因過熱而損壞。

5、在兆歐表沒有停止轉動或被測對象沒有放電之前，不能用手觸及被測部分或與之相關的部分，也不能觸及兆歐表接線端鈕金屬部分，以免遭到電擊。

6、在測量大電容量電氣設備及電力線路的絕緣電阻完成讀取數值之時，不要當即停止兆歐表搖柄的轉動，應當首先小心地取下測試線后，然后再停止轉動搖柄，旨在為了防止被測對象向測量電路放電而損壞兆歐表。當拆去兆歐表之后，因被測對象被兆歐表的高壓充電而儲存著一定的電量，并顯示出很高的電壓，可能會造成人身觸電事故或損壞其他設備，故必須采取適當?shù)姆椒ǎ瑢Ρ粶y對象進行充分的放電。

7、用高壓兆歐表測量高壓設備的絕緣電阻時，必須有兩個人分工承擔，其中一人帶絕緣手套、持絕緣桿負責在被測對象上搭接與分離“L”端測試線，另一人掌握兆歐表并記取測量結果。兆歐表的操作與“L”端測試線的操作應遵循“先搖后接，先拆后?！钡脑瓌t。

8、對于測量出的結果，應當把影響絕緣電阻測量的主要因素考慮進去進行綜合的全面的分析，如測量環境中溫度和濕度差異較大所產生的影響；重復測試時殘余電荷的影響；絕緣材料可吸收電流對測試時間的影響；被測對象關鍵部位清潔程度的影響；兆歐表的性能以及接線方式與操作方法的影響等。
